In veel elektronische apparaten worden ventilatoren toegepast om die elektronica in dat apparaat enigszins koel te houden.
Zo ook in mijn Yaesu FT-891, Kenwood TS-570d en de voeding die ik gebruik om thuis deze tranceivers van 13.8Volt te voorzien. Na verloop van tijd gaan veel ventilatoren steeds meer herrie produceren en die in mijn voeding is dat niet anders.
De lader voor mijn LiFePo4 accu`s heeft ook zo'n ventilator ingebouwd maar die maakt af fabriek al zoveel herrie alsof je naast een bescheiden stofzuiger zit. Om dit in te perken kun je verschillende dingen doen; de ventilator er gewoon uit halen, het koelblok voor de FET's (elektronica componenten) flink vergroten of gewoon de ventilator vervangen voor een veel stiller exemplaar.
In het verleden heb ok zo mijn USG-Pro (oudere Internet gateway van Ubiquity) aangepakt. Die maakte ook een kolere herrie om zijn hoofd koel te houden.
"Het" merk waar ik naar terug grijp is Noctua, een Oostenrijks fabrikant van uiterst stille ventilatoren. In mijn voediing heb ik een NF-R8-Redux geplaatst en in de lader voor de LiFePo2 accu's zit nu een NF-A4x10 FLX. Wat en verademing. Zeker als je de accu moet laden! Waar Noctua haar stilte vandaan haalt weet ik echt niet.. Kan lagers zijn, of de vormgeving van de ventilator bladen..? Geen idee.

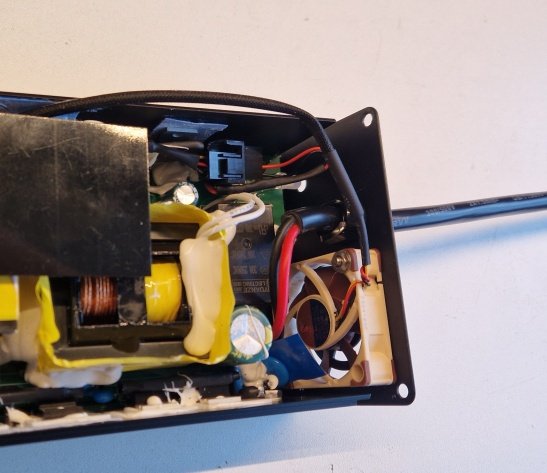

Hieronder heb ik 2 foto's gezet waar je de oude ventilator (zwart) uitgebouwd en de nieuwe in de accu lader gemonteerd ziet. Enige vervelende punt is dat de aansluiting op de print anders is dan die de Nuctua heeft. Maar ook daar is wel een manier op te vinden. Het kabeltje van de oude fan heb ik door geknipt en het stekkertje daarvan herbruikt als 'adapter'. Ander nadeel is dat de kabel van de neuwe fan ook een heel stuk langer is, maar dat is hier geen onoverkomelijk probleem, die kan wel ergens netjes tussen gefrot worden zonder de luchtstroom (= koeling) te verhinderen.
Eindresultaat: een acculader (en voeding) die nu een heel stuk stiller zijn als ze ingeschakeld staan en hun ding moeten doen.
Of ik de fans in mijn FT-891 nog ga vervangen?? Weet ik nu nog niet, maar als ze versleten zijn zal dit zeker gaan gebeuren, en dan kies ik opnieuw voor het merk Noctua. Gewoon omdat ze prettig stil zijn. En de aansluitigen? Ook daar valt wel iets op te verzinnen...
Mijn tips hierbij zijn wel dat je eerst goed kijkt naar de afmetingen van de oude fan en vergeet hierbij ook niet hoe dik deze is (voordeeld ook hieronder, die met de 2 zwarte ventilatortjes)! Wat ook erg belangrijk is dat je de juiste werkspanning kiest, een fan die normaal op 12Volt werken moet, zal niet of niet goed op 5Volt werken.
Naast de afmetingen en werkspanning moet je ook even kijken naar hoeveel aansluitdradjes de nieuwe fans hebben. Ze zijn er n.l. in 3 varianten: Gewoon met 2 draadjes (plus en min), met 3 (plus, min en pulsen tel) en met 4 (plus, min, puls-tel en PWM). Kies bij een 2-draads fan niet voor een 4 draads vervangend exemplaar. Die 'PWM' is een regeldraad voor de draai-snelheid. Kun je die niet gebruiken, dus koop deze dan ook niet. (scheelt weer wat kosten in aanschaf). De 3-draads fan kun je wel gebruiken, hierbij sluit je alleen de plus (rood) en min (zwart) aan, de pulsen tel draad (geel) laat je ongemoeid.
De dikkere fan op één van de foto's hieronder is zo'n 3-draads fan, de gele is voor het tellen van omwentelingen (pulsen).
Als je een fan gaat vervangen die wel 3 (of 4) draadjes heeft, kies dan ook daarvoor! Dan weet je dat je de algehele werking van de koeling van dat apparaat ook in stand houd.
Laatste tip: kijk ook even naar de blaas-richting van de fan, draai deze niet om (i.p.v. 'binnen-naar-buiten' verwisselen naar 'buiten-naar-binnen' bijvoorbeeld). De ontwerpers van dat aparaat hebben met een reden voor een bepaalde richting gekozen.
